Chaîne de production automatique de brasserie boisson rinçant la machine de capsulage remplissante de Monoblock

Note :

1. Cette citation est basée sur EXW.

2. Cette citation n'inclut pas le coût de convoyeur d'air, de bande de conveyeur, de câble, de canalisation, etc.

3. La longueur du convoyeur d'air et de la bande de conveyeur devrait être finalement confirmée selon la situation réelle du lieu de travail.

4. Date de livraison : travail 60 jours après la réception de l'acompte.

Support technique et service

1. Des machines de bonne qualité sont accompagnées avec des services supérieurs. Le vendeur répondra l'acheteur d'ici 8 heures après réception de la correspondance de l'acheteur. Si le service arrivant au site de l'acheteur est demandé, le vendeur expédiera les techniciens qui arriveront généralement au site de l'acheteur selon le temps désigné par les deux parties.

2. Le vendeur devrait fournir la formation et l'installation au site de l'acheteur, et l'acheteur est responsable du logement, du billet d'avion, du visa et du salaire de l'ingénieur du vendeur.

3. Garantie de qualité : 12 mois.

T

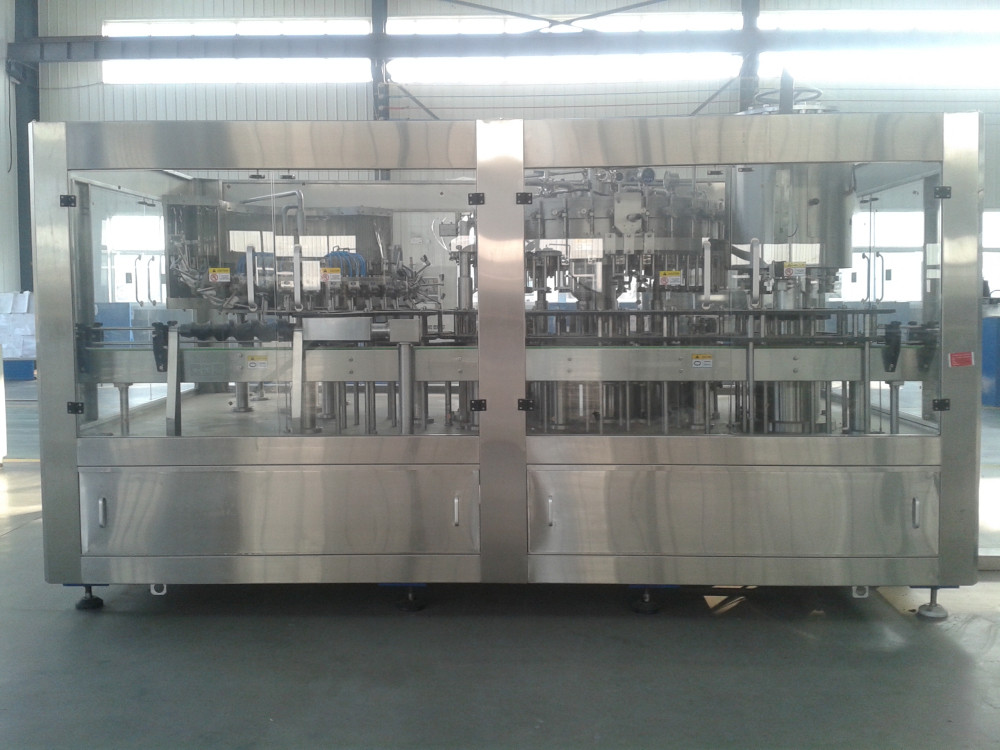

• Boisson carbonatée rinçant, remplissant, monoblock de capsulage

Cette machine se compose de machine à laver d'automatique-bouteille, de machine de remplissage de bouteilles de contre-pression et de machine de capsulage.

Procédé de travail

L'allaiter au biberon dans la machine par la bande de conveyeur sont divisés en intervalles réguliers en machine de bouteille de lavage de molette. Des bouteilles seront inversées par l'agrafe pour accomplir la bouteille, et puis introduisent la bouteille dans la molette de machine de remplissage. L'étoile autour de la bouteille sur la plate-forme des dispositifs de levage et sont couvertes par le dispositif de couverture alors que l'installation de hausse transformera les bouteilles puis remplir bouteille en soupape de remplissage à l'injection de CO2, remplissage carbonaté de boissons, échappement et semblable remplissant processus.

Après que le processus remplissant soit complet, l'équipement d'ascenseur descend, puis, les bouteilles sont envoyées par la plaque guide au capsuleur de bouteille pour le capsulage. Quand le capsulage est de finition, la molette de bouteille- transférera les bouteilles de finition à la chaîne de convoyeur de bouteille.

Avantage technique

1. La machine adopte la structure de transport de bloquer le type de goulot d'étranglement en suspension, la bouteille entrante adopte le dispositif par l'air, dans le département du lavage, bouteille remplissante, utilisant le support élastique de forceps pour tenir le goulot d'étranglement, et puis rend la machine entière régulière et fiable dans le processus mobile, adaptant le fonctionnement à grande vitesse de la machine.

2. Quand la machine manipule la taille différente des bouteilles, très peu de pièces variables sont nécessaires. Par conséquent, il est facile et commode de changer les pièces. Le nouveau type principe de contre-pression est adopté pour assurer le rapid et le remplissage stable. La bride de lavage peut faire la bouteille vide retourner 180º et être lavée. La conception spéciale est adoptée dans la machine de capsulage pour n'assurer aucun chapeau cassé, scellant très bien. L'unscrambler de chapeau déchiffre des chapeaux rapidement et n'endommage pas la surface de chapeau. Le tout inspectent le système peut s'assurer qu'aucune bouteille, aucun capsulage.

3. Les pièces principales sont faites d'acier inoxydable. La machine adopte le PLC de SIMENS avancé pour commander le tout fonctionnant automatiquement. Avec une structure raisonnable, la technologie de pointe, opération facile, application large, cette machine est la chaîne de production idéale de boisson unités pour les fabricants moyens et petits.

Caractéristique principale

1. Applicabilité large : Taille de bouteille : 160-320mm, cou de bouteille : Φ50-Φ110mm

2. Cette machine adopte le contrôle de fréquence, ainsi la capacité de production peut être ajustée sans interruption

3. Cette machine a un système de protection automatique complet et fiable de sécurité, protégeant la machine et l'opérateur à l'éventail.

4. Cette machine adopte l'opération d'écran tactile d'interface homme-machine, gestion par ordinateur de PLC, ajustement de vitesse de fréquence. Elle n'a le système de couverture automatiquement commandé, aucune bouteille aucun scellé, manque de couverture vers le bas, protection de surcharge et d'autres fonctions.

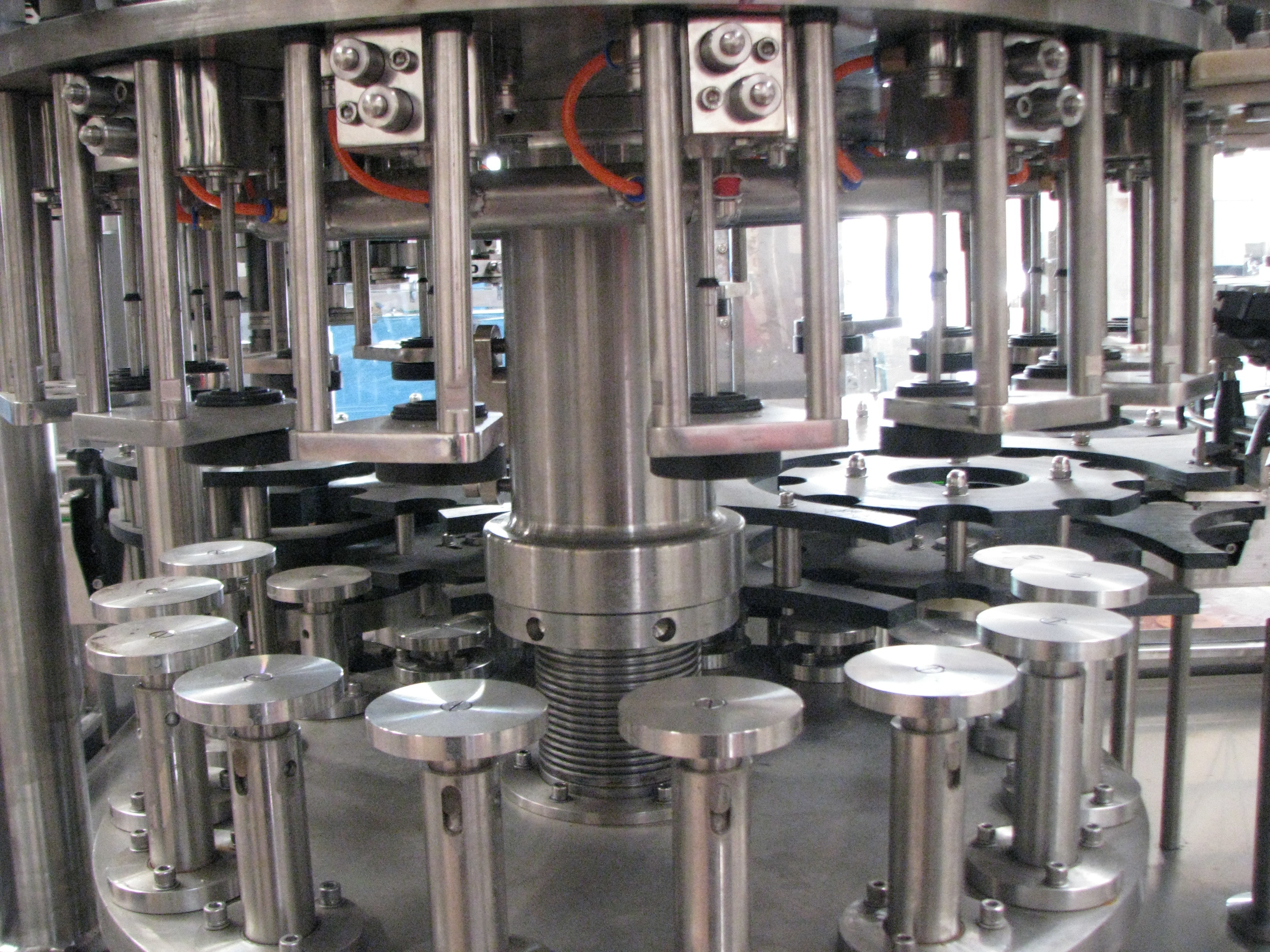

5. La soupape de remplissage emploie le nouveau principe d'anti-compression du remplissage de contre-pression, ainsi elle remplit plus rapidement, plus stable et exactement.

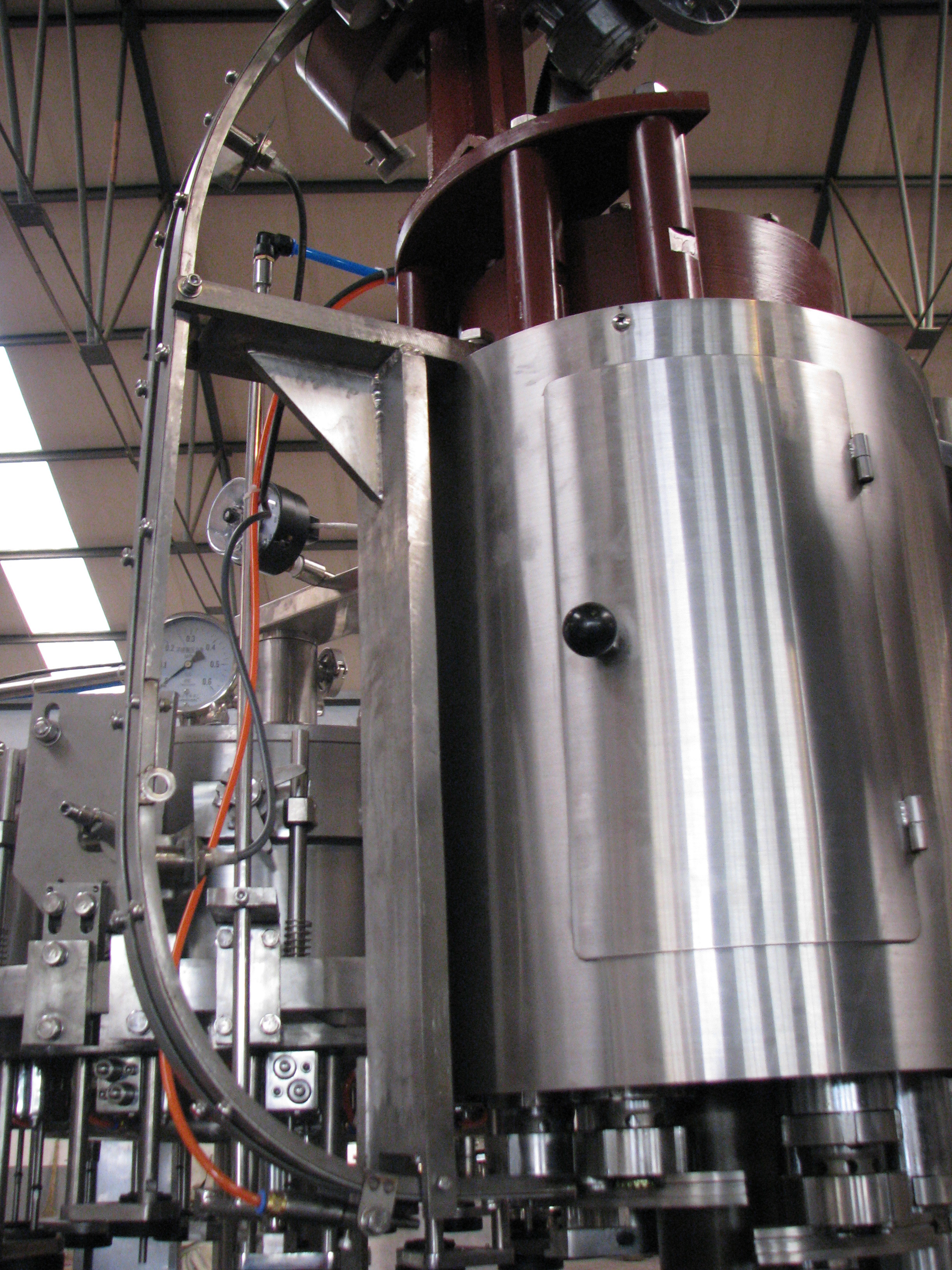

6. Utilisant le bec de capsulage de vis magnétique, pouvant saisir la couverture, couvercles à visser. Vitesse et position réglable, et vis de capsulage couvrant constamment.

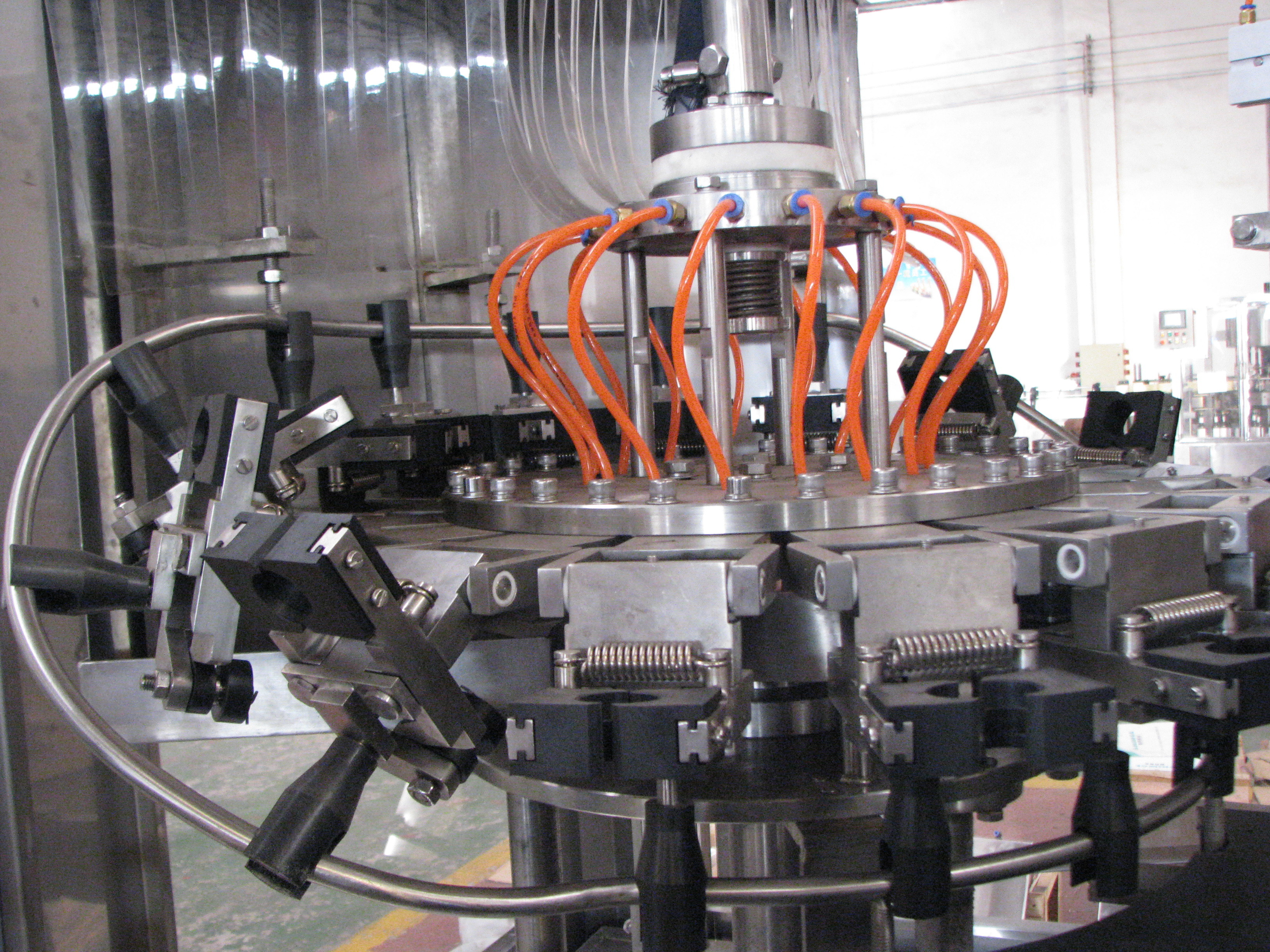

7. Ses brides de rinçage adoptent l'agrafe élastique de bouteille, ainsi elle s'assure que le processus peut stablement saisir la bouteille quand l'opération ultra-rapide et l'effet de lavage est plus idéal.

Paramètre technique

Bec de lavage : 24

Bec remplissant : 24

Bec de capsulage : 8

Capacité : 6000-8000BPH (500ml)

Forme appropriée de bouteille : Taille 160~ 320mm

Diamètre Φ50~Φ110mm

Tension locale : 380V

Tension de contrôle : 24V

Puissance : 3x380V 50Hz

Pression générale de tuyau : 0.4-0.7Mpa

Pression d'utilisation : 0,25 MPA

La température remplissante : <5>

Pression de remplissage maximum : 0.35Mpa

Eau de lavage : 50ppm carbonate de calcium, dureté maximale : 50ppm

Taille de machine : 3100×2100×2500mm

Poids : 4800kg
