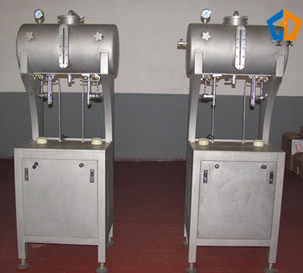

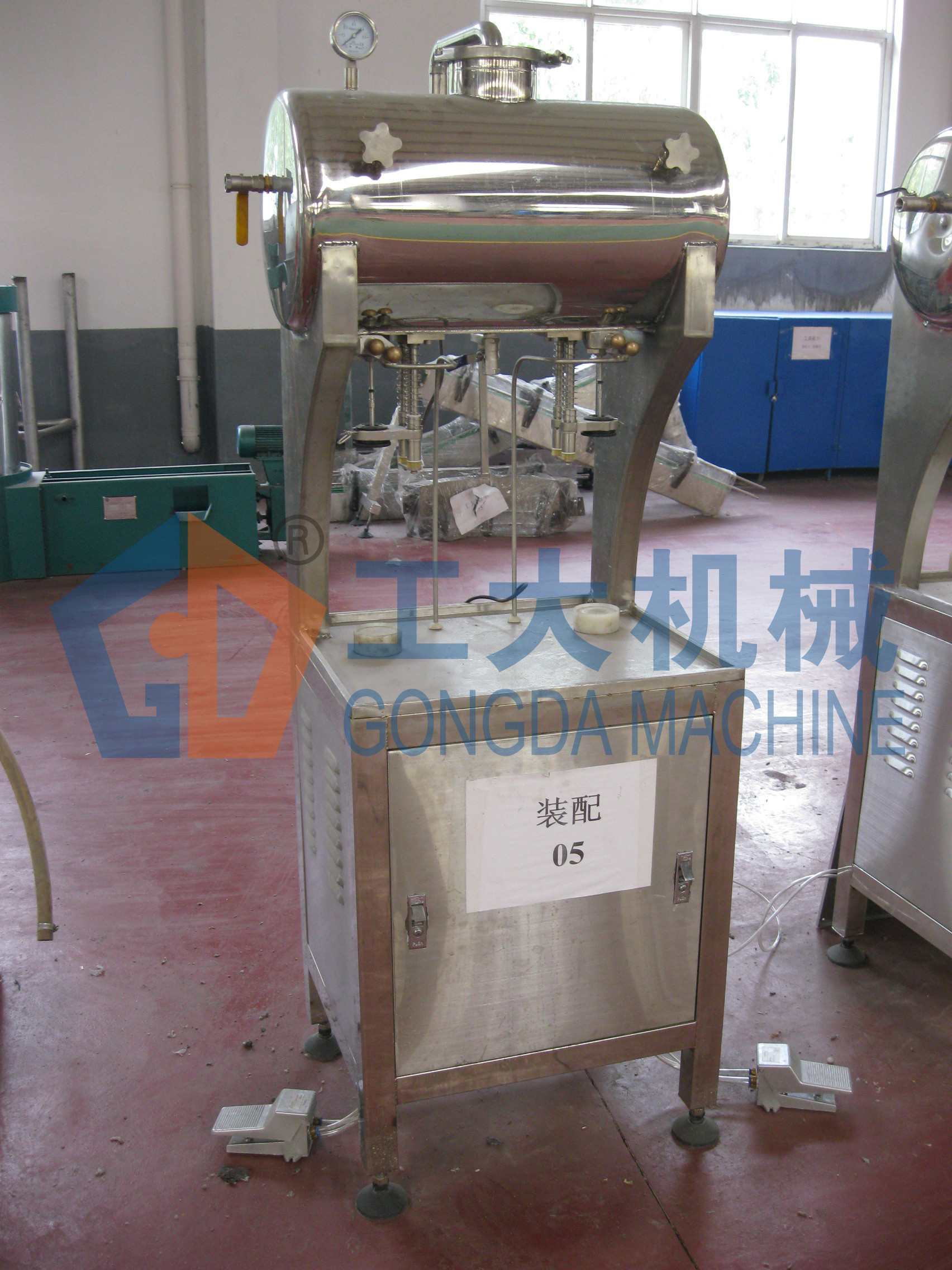

Machine de remplissage isobare de bouteille électrique pneumatique automatique avec deux becs

Machine de remplissage isobare de bouteille électrique pneumatique automatique avec deux becs

Spécification technique et conditions principales

Spécifications et taille principales

Taille de forme de plat : 600mm*500mm (length×width)

Taille de la forme de plat : 750mm

Taille de la machine : 600mm×500mm×1600mm (length×width×height)

Course de piston de cylindre : 250mm

Poids : 105 KILOGRAMMES

Capacité de production : 300-500 bouteilles par heure

Méthodes remplissantes : remplissage d'isobare

paramètres techniques

Pression de source de vin : 0.15~0.2MPa

Pression de source d'air : 0.4~0.6MPa

COpressure : 0.15~0.2MPa

Pression de cylindre : 0.4~0.5MPa

Pression de puissance : 220V 50HZ

La composante principale :

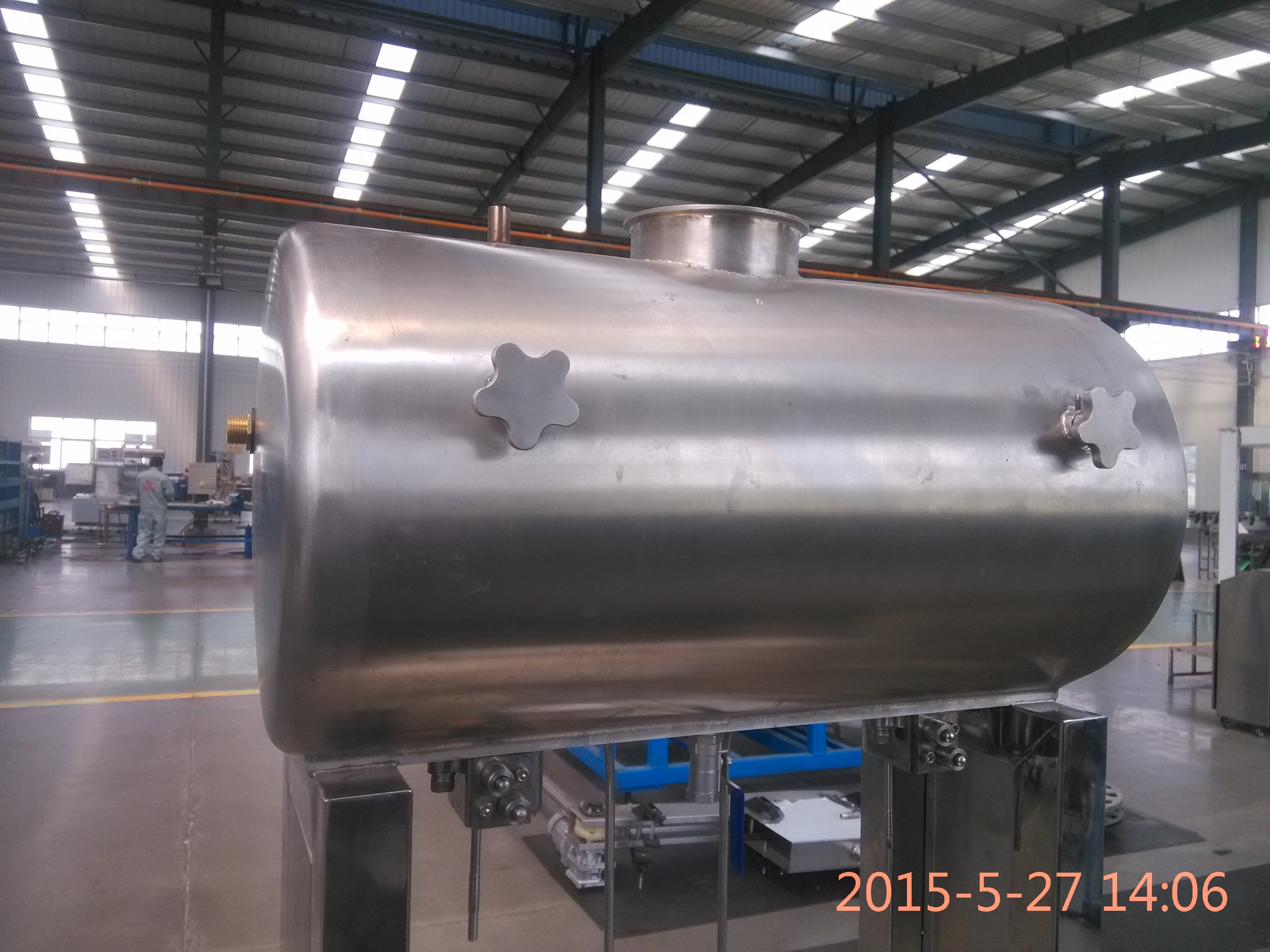

Le cadre de machine, boîte métallique de stockage de bière, soupape de remplissage de bière, système de vide, air-a conduit le système élévateur (voyez pour schéma 1)

Installation et commission d'équipement

Installations

La condition de secteur d'installation : Le secteur d'installation devrait avoir la source d'énergie Coet le bon état de drainage de l'eau

Chemin de gaz de tuyau de communication (connexion correspondante)

Interface de source de vin : Peut le tuyau useφ12 relier la source de vin à l'interface de source de vin

Ports d'amarrage d'air : Peuvent le conduit d'aération de l'unité centrale useφ8 et la valve à haute pression de contrôle de vitesse, amarrage rapide de dérivation en té. Depands de longueur de conduit d'aération sur l'état d'air du fabricant

Ports d'amarrage de pression de COprepare : vous pouvez haut conduit d'aération du pressurePU useφ10 et amarrage rapide de connecteur

Connexion de puissance : La machine adopte la source de 220V 50HZ, fondant la méthode devrait être basée sur la puissance des règles de sécurité d'unité d'utilisateur

Le règlement, fondant la protection ou rencontrent la protection nulle

Contrôle de la pression

Pression de cylindre : ajustez la pression de valve de cylindre sur 0,5 MPA

Pression de COprepare : ajustez la pression de COprepare sur 0.18~0.2Mpa

Fonctionnement et entretien

Reliez le tube d'entrée de l'électricité, de gaz et de vin, pompe à vide de contrôle pour éviter de manquer de l'huile de vide

Séchez l'eau de la bouteille, tonneau propre de magasin (la manière propre de voir 4,3)

Faites le baril de magasin à l'intérieur de la pression à 2Kg avec du CO2 (l'égal au vin peut faire pression sur), puis versez le vin dans le baril de magasin (le contrôle automatique de boîte de niveau)

Ouvrez la pompe à vide et les compresseurs d'air, font la pression du pot de vide - 0,05 MPA ou ainsi, compresseur transféré à 0,5 MPA.

remplir

Mettez la bouteille sur le piédestal de bouteille, maintenez la soupape de remplissage dans la position de fermeture

Ouvrez le commutateur de commande de cylindre, levez-vous la bouteille et scellé avec la valve de vin d'irrigation

Cliquez sur le bouton de vide de pression (haut bouton), pompez l'air de la bouteille

Tournez la poignée de fourchette, faites la pression dans la bouteille compatible à de la pression dans

stockez le baril

Tournez la poignée de fourchette et ouvrez la valve de vin d'irrigation, maintenant vous peut a commencé à remplir

Les valves fermées de vin d'irrigation jusqu'au niveau liquide soient stables,

Cliquez sur la plaquette de déverrouillage de pression (bouton inférieur), le commutateur fermé de cylindre, capsules de prise, puis préparez à la glande.

Lavage (quatre étapes) si vous voulez nettoyer l'équipement après journée entière

travail ou congé à long terme inutilisé, vous avez besoin nettoyer en grande partie l'intérieur.

Lavage de l'eau : Employez premièrement l'eau rincent par intermittence la machine pendant 15 minutes (la petite eau d'amout et plusieurs fois - lavez à plusieurs reprises la machine pendant là des périodes, dure chaque fois 5 minutes, commencent à la prochaine fois après vidange du pot résiduel d'insidethe de l'eau, maintiennent la soupape de décharge dégagée).

Soude-lavage du feu : Après vidange de l'eau résiduelle, nettoyez-svp la pendant 20 minutes avec 45 -- 50 ℃, concentration 5% de solution de soude (vous pouvez également employer la manière du trempage si la condition ne peut pas être possédée), quand la circulation a fini, réutilisant la solution de soude (notez svp que protection – vous devez porter les appareils protecteurs pour interdire le corps entré en contact avec de la lessive directement).

Lavage de l'eau : employez l'eau rincent par intermittence la machine pendant 15 minutes après vidange de la lessive résiduelle (même à 4.3.1)

Lavage de peroxyde d'hydrogène : Après vidange de l'eau résiduelle, nettoyez-svp la pendant 20 minutes avec la concentration 5% du peroxyde d'hydrogène (même à 4.3.2), videz le peroxyde d'hydrogène résiduel, puis la soupape de vidange étroite et la valve de lavage.

On interdit de l'eau chaude, l'hypochlorite, le chlore et le Cl contenu par stérilisation de microbicides – en lavant

Entretien

Veuillez nettoyer la plate-forme de fonctionnement après que quotidien travaillent, la source d'énergie, source de gaz, source de vin devrait être découpé.

Vérifiez le canal de vin, canal d'air à tout moment pour éviter le problème de fuite

Une huile de graissage doit être maintenue dans les trois tasses d'huile communes, vider l'eau dans trois communs et double joint régulièrement.

La machine entière devrait être nettoyée au moins une fois quotidiennement pour assurer le nettoyage et le fonctionnement normal de l'équipement.

Annonces

Séchez l'eau dans la bouteille

Le temps d'évacuation devrait être short, le temps tension-partageant peut être un peu plus long.

Assurez-vous la sécurité, si la pression est trop haute ou si basse, il peut être ajusté pour fonctionner à tout moment

Le niveau d'huile dans la pompe à vide devrait être en position moyenne de fenêtre d'huile

• .

quand la pression des barils de stockage est inférieure à 0,15 MPA, remplissant est interdit. Et vous devriez promptement l'ajuster sur la pression priée.

Avantages

Le dispositif a été fait d'acier inoxydable de qualité et le dispositif entier a été poli, des biens, coffre-fort, fiable, facile à utiliser, propre et hygeian.
