50Hz électrique chaîne de production d'emballage de 3 phases, bouteille peut machine de dépalettiseur

50Hz électrique chaîne de production d'emballage de 3 phases, bouteille peut machine de dépalettiseur

Résumé

Ce dépalettiseur automatique est pour les trois-morceaux boîte, les deux-morceaux mettent en boîte ou le déchargement de bouteille en verre. Les boîtes vides (bouteilles) sont soulevées et poussées au convoyeur de maille, et puis transportées à la machine à laver slideway de boîte ou à la machine à laver automatique par des dossiers de convoyeur. La machine à la place s du manuel peut (bouteille) décharger, qui améliore l'efficacité de production, et il est un idéal et la machine nécessaire pour les grandes ou moyennes et de petite taille entreprises fabrique de la production de boisson.

Paramètre principal

Capacité de production : 3000-5000CPH

Peut dactylographier : Ø52- Ø 153

Peut la taille : 39-170mm

La taille de mélange pour déchargent : 2800mm

Pouvez en poussant le type : Pneumatique

Puissance : 2KW

Taille : 3500*2600*3800

Poids : 1500kg

Théorie et représentation

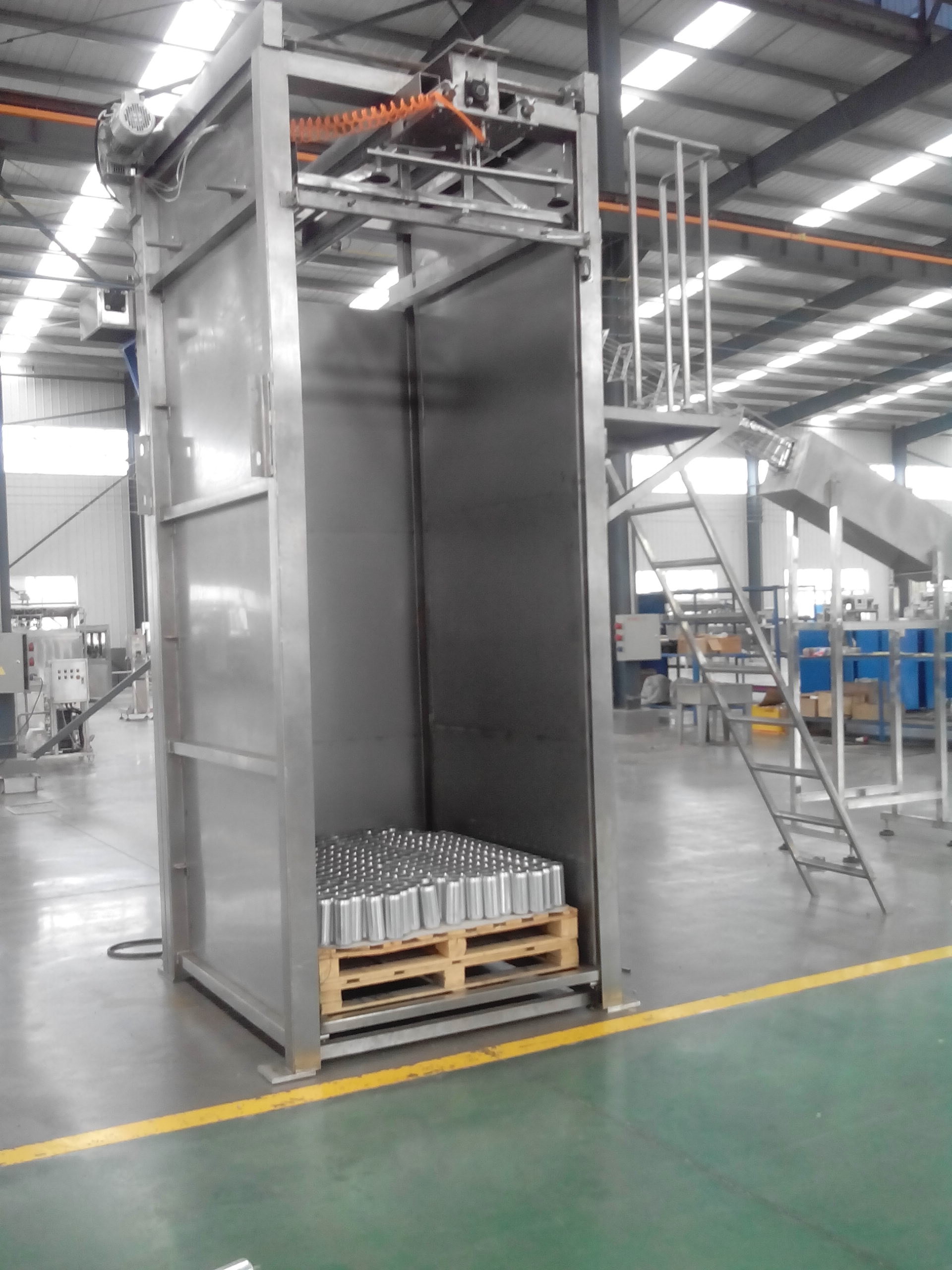

Théorie : La machine sera empilée sur la palette des boîtes vides, les couches de pignon de bas en haut et la poussée à la bande de conveyeur

Représentation de dépalettiseur

Le remplacement du manuel peut (bouteille) déchargé qui améliore l'efficacité de production

La boîte vide poussant le type : La boule à vis qui signifie l'action consécutive ou l'action simple de cercle peut être sur option. Il sera commode pour l'opération et avec l'applicabilité élevée.

Utilisé pour différentes tailles de la boîte de bidon ou en aluminium

Composantes principales

Cette machine se compose de tête-cadre, table de fonctionnement de alimentation de pile, élevant le système, peut poussant le dispositif, peut système de bloc, ceinture de maille de tampon, et peut déchargeant la bande de conveyeur et le système électrique et électrique et pneumatique, etc.

Installez

Cette machine ont été déjà assemblées et essai avant la livraison. Ainsi la machine n'a pas besoin de se réunir quand la machine arrivent à l'usine du client. La machine devrait être installée à l'emplacement désigné, et le mettre sur les mattess plats (la machine devrait être installée catégoriquement), les pièces qui doivent des joints rectifier avec la vis de enflement. Alors le besoin de client relient tous les oléoducs électriques et.

Ajustez

La vérification de la machine entière devant l'ajustement et la commission pour éviter les dommages de la machine pendant le transport influencera la fonction de la machine. Et confirmez toutes les attaches sont serrés.

Vérification du moteur courant la bonne direction.

Vérification du circuit hydraulique en bonne condition et aucune fuite quand le fonctionnement à vide de machine. Et vérifiant si le système de conducteur ayant les bruits anormaux. Dernier vérifiant l'emplacement des piles en haut et en bas.

Cet équipement adoptent la marque célèbre d'international dans le contrôleur programmable comme composant de noyau du système de contrôle, l'interface homme-machine de WEINVIEW comme fenêtre de communication visuelle, parfaite pour le fonctionnement normal de la machine.

Cette alimentation d'énergie d'équipement : 208 v60hz, air : 0.4-0.6 air pur de MPA. L'alimentation d'énergie de volonté, alimentation en air prête, correctement reliée respectivement, ouvrent l'armoire de distribution d'énergie, en cas de disjoncteur de distribution fermé, a arrêté la distribution d'énergie, ouvrent le commutateur électrique, travail de préparation d'équipement fini.

Après puissance, affichage d'interface homme-machine comme suit :

par l'interface homme-machine que je n'ai pas l'équipement peut être une série d'opérations, satisfait la demande de notre production, fonctionnant comme suit :

Cliquez sur dessus le "entrée" pour arriver sur l'écran menu, par l'écran menu que nous pouvons écrire l'image, pour l'écran menu relatif d'opérations ci-dessous :

2. Cliquez sur « l'écran manuel », l'écran de menu principal, arrivez sur l'écran manuel, dans l'image que nous pouvons pour chaque opération de déclencheur respectivement, mettre en application l'élimination des imperfections manuelle, le dépannage, l'opération manuelle, etc. Note : la prise manuelle d'écran le plateau vers le haut du bouton, le plateau commencera à monter, quand il y a un essai de pot pour détecter des objets, ou travail de plafond de plateau, montée d'arrêt de palette. Quand la prise le plateau vers le bas, plateau a commencé à diminuer, quand limite inférieure de plateau un un travail, chute d'arrêt de palette. Les serveurs privés expédient le bouton, mécanisme de réservoir de poussée conduit par le moteur servo, pour avancer en courant au point lointain, travaillent le signal de point lointain, les serveurs privés circulent en voiture l'arrêt en avant. Le bouton inverse de serveurs privés, les serveurs privés circulent en voiture l'inversion, conduisent le mouvement arrière de mécanisme de réservoir de poussée, quand les signaux d'origine ou le travail de point proche, les serveurs privés circulent en voiture l'inversion d'arrêt. Image manuelle ci-dessous :

3. Cliquez sur dessus le menu principal « de l'écran automatique », dans l'image d'opération automatique, dans l'image que nous pouvons fonctionnement automatique de l'équipement, note : le besoin tôt automatique d'opération de placer des images de paramètres avant, autrement peut causer la panne d'équipement. Avant la première course automatiquement, le besoin initialisé dans l'interface d'opération manuelle opération d'équipement, est une chute dans le bouton de plateau, le plateau dans la position la minima, selon le bouton inverse de serveurs privés ou le bouton d'origine, reviendra au mécanisme de réservoir de poussée d'origine. Revenez alors à l'écran automatique, cliquent sur dessus l'unité d'initialisation automatiquement. La course fonctionnent automatiquement le processus a lieu comme suit : la commande de plateau peut monter, protéger le cylindre de réservoir pour cesser de travailler, et quand il y a un essai de pot pour détecter des boîtes, arrêt de palette se levant, pousse les établissements de réservoir sous la commande du moteur servo, pour avancer à la commande de chaîne de convoyeur de boîtes vers le bas, la chaîne de transport des boîtes aux prochaines méthodes de travail, quand les pleins signaux de réservoir ou aucune boîtes de boîtes de poussée de boîte sont détectés, poussent les établissements de réservoir pour cesser de travailler, quand aucun moins que des boîtes peut pousser la détection de signal de boîtes, poussent les établissements de réservoir continuent à courir en avant, jusqu'à ce que couru au signal de point lointain, la course au signal de point lointain, travail de cylindre de carton, le retard pendant une période, le travail de valve de carton, bâton au carton, poussent les établissements de réservoir commencent à renverser, quand l'inverse dans la position d'origine, valve de carton cesse de fonctionner, carton, pour protéger le cylindre de réservoir pour cesser le travail, et le plateau continue à se lever, au prochain processus de pot de poussée, après atteinte de l'écran de paramètre a placé le nombre de couches, poussent le retour de corps de réservoir à la position d'origine, plateau diminuent automatiquement, la limite actuelle, courent automatiquement à une extrémité. Image automatique ci-dessous :

Cliquez sur le « arrangement de paramètre » pour écrire les arrangements de paramètre d'écran de menu principal connectent, l'interface que nous pouvons à raisonnable à placer des paramètres de système internes, a atteint les conditions idéales. Note : « la poussée manuelle peut expédier » se rapporte à l'écran manuel, cliquent sur dessus « les serveurs privés en avant », « inversion privée de serveurs », de vitesse de moteur servo. La « poussée peut expédier » se rapporte à l'état courant automatique, mécanisme de réservoir de poussée conduit par vitesse servo de moteur en avant automatiquement poussée de réservoir. « La vitesse de retour automatique » se rapporte à l'état courant automatique, mécanisme de réservoir de poussée conduit par de vitesse de moteur servo pour retourner à la position d'origine. ! Prêtez l'attention particulière à la vitesse de point de consigne pas plus de 10000, autrement elle endommagera l'équipement. La « couche de boîtes » se rapporte à des boîtes d'une huche a plusieurs couches, si les boîtes posent le nombre changé, vous doit modifier les paramètres, ou courez automatiquement ne pourra pas utiliser. « Le temps de fonctionnement de cylindre » se rapporte à des états de course de mécanisme de réservoir de poussée automatiquement a atteint l'emplacement de point lointain, temps d'exécution de cylindre de carton. L'interface d'arrangements de paramètre est comme suit :

Cliquez sur dessus les images des paramètres « d'alarme de défaut », pouvez écrire l'interface d'alarme de défaut, l'interface peut montrer la source de défaut, facilite l'alarme de défaut éliminée par opérateurs d'entretien, image d'alarme de défaut ci-dessous ;

Maintenez

Il est très important de maintenir le dépalettiseur. La fabrication clairement, la lubrification et le maintien sont utiles d'améliorer la qualité et de prolonger la vie de la machine. Ainsi le personnel d'opération devrait être au courant du principe et de la structure de la machine. Et le besoin de personnel ont le sens fort du resposibility et peuvent réparer la machine à temps et correctement.
