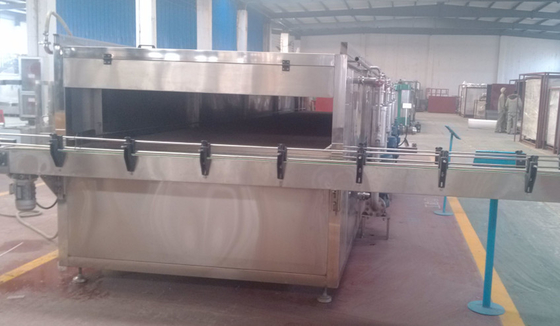

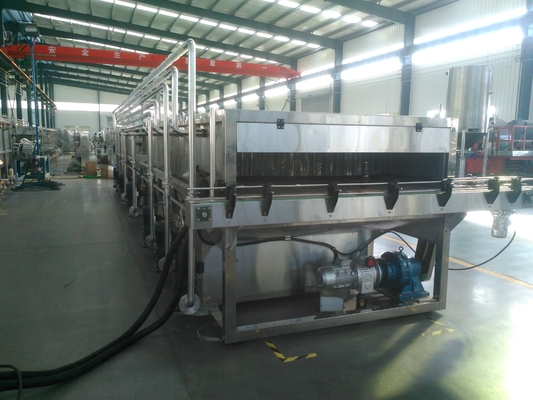

Type de pulvérisation chaîne de production d'emballage pasteurisateur de tunnel pour la bière ou la boisson

Type de pulvérisation chaîne de production d'emballage pasteurisateur de tunnel pour la bière ou la boisson


Brève introduction
Le pasteurisateur de tunnel de série de GD-PLG s'appelle également le type de pulvérisation de l'eau machine de chauffage/de refroidissement de bouteille. Différent du type directement de chauffage machine de stérilisation instantanée, ce pasteurisateur de tunnel de série pourrait stériliser le produit liquide ainsi que son paquet (la bouteille en verre ou la bouteille d'ANIMAL FAMILIER ou peut). Il peut tuer toutes les bactéries que possible existe en produit ou paquet liquide. Le produit liquide et son paquet sont chauffés à la température de stérilisation, gardent cette température pendant un certain temps, et puis laissent tomber la température à la température environnante en pulvérisant l'eau froide sur le paquet.
Ⅱ. Paramètres techniques principaux
(1) capacité totale : 10 000bottles/hr.

(2) la température finale à la sortie sur la machine : 30~35℃ (pour la bière)

(3) puissance totale des moteurs : 27kw

Puissance de ralentisseur sur le convoyeur de maille-ceinture : 1.1kw

Puissance de ralentisseur sur le convoyeur d'entrée de bouteille : 0.37kw

Puissance de ralentisseur sur le convoyeur de sortie de bouteille : 0.37kw

Puissance des pompes centrifuges (8sets) : 3×8=24kw

(5) poids nets de la machine : au sujet de 6900kg

(6) dimensions hors-tout : 19000×2100×2040mm

Ⅲ. Principe de fonctionnement

Ce pasteurisateur de tunnel se compose principalement de trois sections : section de section de chauffage, de section de la température constante et de refroidissement. Le convoyeur d'entrée de bouteille transfère de pleines bouteilles sur la ceinture de maille à partir du convoyeur d'entrée de bouteille. Toutes les bouteilles dans la machine sont arrangées dans l'ordre et traversent trois sections un, et réalisent des conditions de technologie transformatrice. Enfin, les convoyeurs de sortie de bouteille transfèrent des bouteilles à décharger la chaîne. Être suit description environ trois sections sur le pasteurisateur de GD-SJJ-4000Tunnel :

• Section de chauffage d'eau :

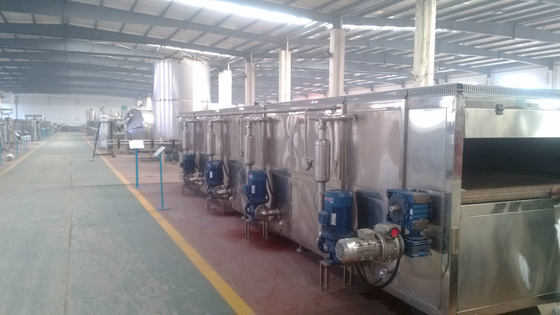

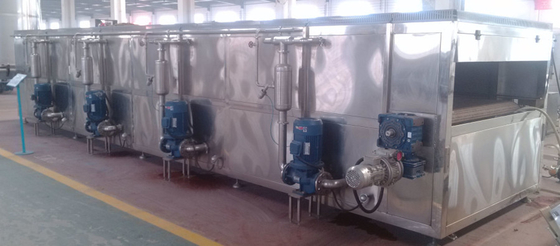

Il y a huit réservoirs d'eau séparés dans cette section. L'eau est préchauffée dans ces réservoirs par la vapeur. De l'eau chaude est pompée dans des becs au-dessus de ceinture de maille par la pompe de jet, et pulvérisée sur de pleines bouteilles. La température sur des bouteilles est augmentée graduellement afin de réduire la perte de saveur dans le produit liquide influencé par haute température. L'eau recyclée revient aux réservoirs d'eau.

(1) section de la température constante (section de stérilisation)
Cette section stérilise la section, qui la température est au sujet de 60℃. C'est également une section de la température constante. Il y a un réservoir d'eau, et l'eau est chauffée à la température de stérilisation par la vapeur. De l'eau chaude est pompée aux becs au-dessus de la ceinture de maille, et pulvérisée sur de pleines bouteilles. Une température de l'eau de commandes système de contrôle de température automatiquement. Le principe de fonctionnement de ce système est de régler le débit de la vapeur dans ce réservoir avec une valve pneumatique de siège d'angle, sur la base de la différence de la température détectée par l'instrument de contrôle de température. Vous pourriez régler la vitesse infinie réduisez pour changer la vitesse courante de la ceinture de maille, afin de changer le temps de stérilisation. Avis : Ne réglez pas sa vitesse quand la machine s'est arrêtée.

(2) section de refroidissement
Cette section se compose du refroidir-secteur chaud de l'eau et du refroidir-secteur d'eau du robinet. Il y a un réservoir d'eau sous le secteur de refroidissement d'eau du robinet. De l'eau du robinet est pompée dans des becs au-dessus de ceinture de maille et pulvérisée sur des bouteilles. C'est procédure de refroidissement finale. L'eau recyclée de ce secteur est chauffée dans l'eau chaude et est pompée pour chauffer le refroidir-secteur de l'eau. C'est la première procédure de refroidissement.

1. Puisque cette machine est trop longue, nous l'avons divisée en deux parts pour la transporter. L'utilisateur pourrait les assembler dans une unité intégrée à son atelier. L'utilisateur installera la machine entière sur une terre dure et de niveau. Et installez alors toutes les pompes de jet, canalisations de l'eau, moteurs et tous les ralentisseurs.

2. installez les convoyeurs d'entrée-sortie de bouteilles. Réglez les plats pectinés pour niveler la ceinture de maille, afin d'assurer des bouteilles entrées ou les produire sans à-coup.

3. reliez les canalisations de vapeur, les canalisations d'air comprimé (0.4~0.6Mpa) et les canalisations de l'eau.

4. reliez les cables électriques, les circuits de commande électriques et les circuits d'instrument.

5. ajoutez le lubrifiant dans des ralentisseurs. Le ralentisseur infini emploiera la marque UB-1 du lubrifiant.

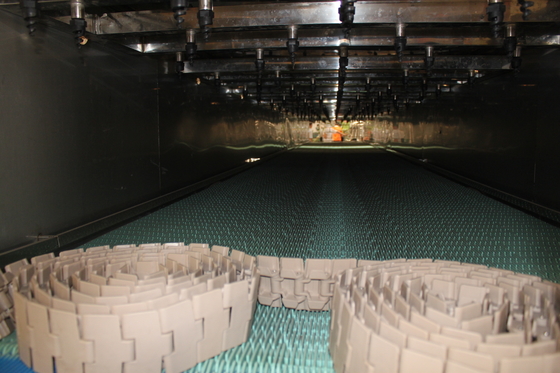

6. Il y a 16 roues de pignon sur l'arbre d'entraînement carré et 8 roues de pignon sur l'arbre arrière. Seulement une roue de pignon est fixe au point central des axes dans la direction d'axe. Toutes autres roues de pignon sont arrangées dans l'espacement proportionnel sur des axes et le bien mobilier dans leur direction d'axe, afin de compenser l'expansion de la chaleur de la ceinture de maille, gardent un bon travail de légère secousse entre la ceinture de maille et les roues de pignon.

7. mettez en marche individuellement les moteurs pour le convoyeur à bande de maille, les convoyeurs d'entrée-sortie de bouteille et les pompes à temps la courte durée, afin de vérifier l'exactitude de la direction de rotation de tous les moteurs.

8. commencez le convoyeur à bande de maille pour le courir pendant environ 30 minutes à plus à vitesse réduite. Vérifiez la ceinture de maille si elle fonctionne sans à-coup. Et accélérez alors sa vitesse graduellement à la vitesse nominale selon le temps de stérilisation requis. Délimitez la vitesse de la ceinture de maille selon différents produits.

9. commencez les convoyeurs d'entrée-sortie de bouteille. Vérifiez-les s'ils fonctionnent sans à-coup. Réglez leurs vitesses courantes selon les sorties réelles.

10. de l'eau du robinet est compensée dans des réservoirs d'eau dans la machine un par des canalisations à la section de refroidissement. Quand le niveau d'eau atteint à certain port de débordement, mettez en marche toutes les pompes de jet, afin de vérifier tous les becs s'ils sont bloqués, vérifient la condition de eau-pulvérisation.

11. ouvrez la valve sur la canalisation d'air comprimé. Réglez le réducteur de pression pour garder la pression atmosphérique à 0. 4Mpa.

12. Placez la température et l'alarme de stérilisation de la température (la température de limite supérieure et une plus basse température limite) en réglant le système de contrôle de température selon la condition de processus. Ouvrez la valve à vapeur et réglez le paramètre sur l'instrument de PID (généralement ce paramètre a été placé avant la livraison), afin de stabiliser la température de l'eau dans ±1℃ autour de point de consigne (la température).

13. Chauffez l'eau dans des réservoirs d'eau à la température requise.

14. Arrêtez tous les moteurs et arrêtez la soupape à air, quand tous les travaux de réglementation ont été finis.

Ⅴ. Fonctionnement et entretien
A. Operation
1. illustration pour la fonction de panneau
Bouton I d'arrangement de température : ce bouton commande la valve magnétique de vapeur au 1er réservoir d'eau dans la section de chauffage.

Si la température de l'eau est moins que le point de réglage au sujet de 1℃ (elle a été placée par le fabricant), la valve magnétique de vapeur est ouverte à l'eau de la chaleur. Si la température de l'eau est plus haute que le point de réglage au sujet de 1℃ (elle a été placée par le fabricant), la valve magnétique de vapeur serait arrêtée pour arrêter la chaleur.
Remarque : Si vous devez remettre à zéro la température de l'eau, vous pourriez appuyer sur des boutons de q ou de p sur le panneau de contrôleur de température pour le remettre à zéro sous le mode courant. Le secteur d'indication du SV (valeur d'arrangement de la température) brille quand vous remettez à zéro la valeur. Bouton RÉGLÉ de】 de 【de presse pour écrire une valeur si la valeur montrée convient. Veuillez lire le manuel d'instrument pour le contrôleur de température soigneusement avant que vous deviez modifier d'autres paramètres.
.
