Partie deux. Introduction d'équipements

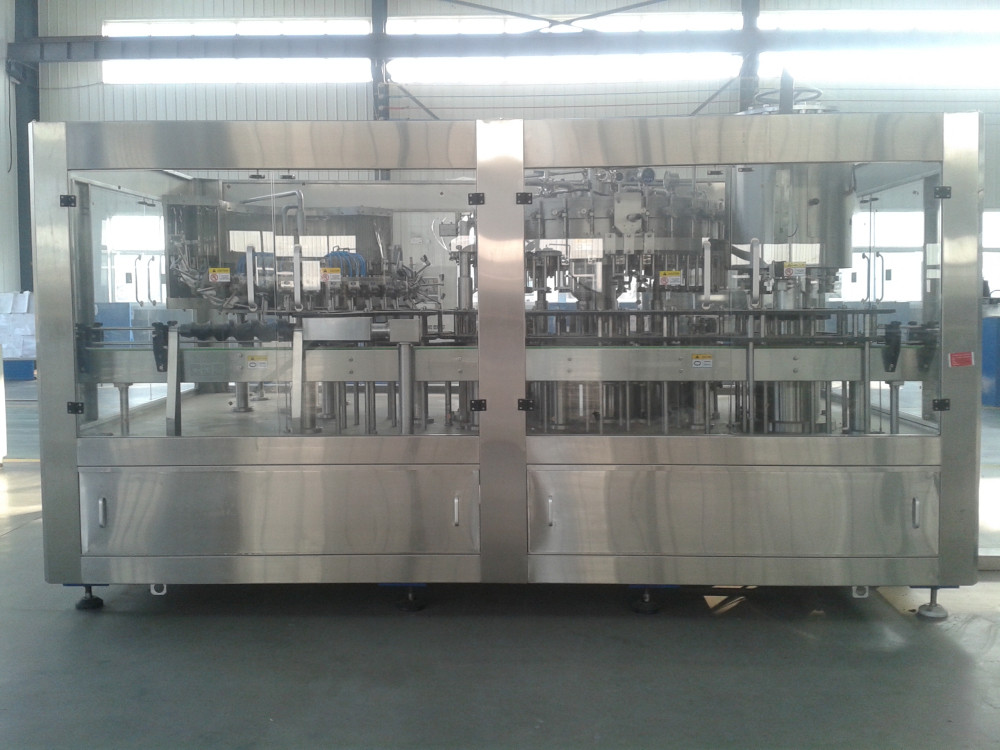

Lavage de GD-CGFB16/16/6Bottle, remplissage, machine de capsulage de l'unité 3-1

Un. Lancement de produit
GD-CGFB16/16/6 le type machine de capsulage remplissante de lavage de l'unité 3-1 de bouteille à bière est des 3 de capsulage remplissants de lavage dans 1 machine conçue combinée avec la situation réelle dans notre pays après l'introduction et l'absorption. Il adopte le remplissage de bouteilles et la technique de capsulage de la technologie de l'Allemagne. Il a été particulièrement employé pour remplir bière.
Il adopte le principe remplissant isobare et la soupape de remplissage adopte la valve mécanique de haute précision. Elle a des avantages de la vitesse remplissante rapide, haute précision dans le niveau liquide. Adoptez le système de contrôle automatique de Siemens, en réalisant la trinité des machines, et commandez le lavage, remplir et le processus de capsulage et rendez-vous compte qu'il commence seulement à remplir quand il y a une bouteille, autrement elle ne cessera de remplir et aucune bouteille cassée. Le processus remplissant est plus propre et en raison pur de lui est deux fois vacuumization des bouteilles, et plus stable en raison d'opération remplissante isobare. Utilisant la pompe à vide et le CO2 préparant la pression de réaliser un deuxième vide, n'assurez aucun air et bactérie dans la bouteille, garantissez le temps remplissant de qualité et de qualité de garantie. Les accolades remplissantes de cylindre utilisent la boîte de ver-vitesse allant en haut et en bas satisfaire des bouteilles de taille différente. Les commutateurs de flotteur dans le cylindre remplissant assurent une admission liquide lisse. Par conséquent, cette machine est le meilleur choix idéal pour des usines de bière ou de boisson.
Deux. Caractéristique de technologie

• Adopte la valve mécanique de haute précision, a des avantages de la vitesse remplissante rapide, haute précision dans le niveau liquide.
• Cylindre remplissant scellé fait en acier inoxydable 304 et ajustement automatique du niveau liquide pour réaliser le remplissage isobare.
• A la fonction de nettoyage de CIP, contrôle d'écran tactile, la machine entière est protégé par la porte inoxydable.
• Adoptez le vacuumization et le CO2 préparant le principal de pression, puis préparez la pression pour une deuxième fois de s'assurer la qualité remplissante.
• La taille de la machine de capsulage remplissante de lavage est ajustable pour remplir différents genres de bouteilles à bière dans la portée de conception.

• La transmission principale adopte une combinaison de transmission de rendement de type dent de ceinture et de vitesse et à faible bruit en forme de boîte et élevés.
• La transmission principale adopte le règlement stepless de vitesse. La machine adopte la gestion par ordinateur industrielle de PLC de SIMENS.
• Quand il y a des bouteilles, il remplira. Autrement, il pas.
• Il y a deux genres de système de contrôle, manuel et automatique. En employant le système manuel, s'il n'y a aucune bière ou chapeau, la machine peut alarmer automatiquement. En employant le système automatique, elle peut automatiquement s'ajuster si vous placez la condition.

Trois. Principe de fonctionnement
Il y a six parts principales de cette machine :
1. système du convoyeur 6.Pipe de la table 5.Bottle de la machine 4.Working du rinser 2.Filler 3.Capping de bouteille/tuyau liquide de transport
Processus fonctionnant
La bouteille envoyée dans la machine par la bande de conveyeur divisée en intervalle fixe en machine par la molette, agrafe de bouteille chiffre d'affaires la bouteille et lavage de finition, puis enverra dans la molette de la machine de remplissage de bouteilles. La bouteille placera dans la soupape de remplissage ci-dessous près du mouvement d'ascension du dispositif. En cours de rotatoire, les bouteilles seront passées à la procédure deux du vide et de la préparation de CO2, et puis soient dans le travail de remplissage.
Après avoir rempli, chute de fond de bouteille, juste guidant vers le haut, la bouteille a été envoyée pour transmettre la molette, et alors envoyée dans la molette de capsulage de machine et mise sous le mouleur du plongeur de glande. Des chapeaux de couronne sont mis dans la trémie dans le dessus de la machine. La couverture de couronne passe la trémie dans le stockage dans un mélangeur et alors envoyé à la tête du plongeur de glande, et puis moulder pressera ci-dessous automatiquement pour finir le travail de capsulage. Après le capsulage, la roue de bouteille- transférera la glande - bouteilles de finition à la ceinture de transporteur de bouteilles. Le tout le travail est de finition.


Bouteille rinçant la partie : 16 becs
La présente partie se compose du dispositif de levage, du dispositif de transmission principal, du cadre fixe, du dispositif de bride, du distributeur, et des cames ouvertes de bride et au-dessus des cames etc. de tour.
Le dispositif de levage est utilisé pour ajuster la taille des tables rotatoires et des brides de la machine pour s'adapter à la taille de bouteille. Sa puissance vient du levier de levage. Le levier tourne la rotation de vis d'entraînement pour réaliser l'ascenseur de tables rotatoires.
Quand la bride tournent jusqu'à la molette avec la table tournante, mettez dans le milieu de la bride, fin ouverte de came de bride la griffe d'agrafe et coupez en bouteille le goulot d'étranglement avec la bride tournante. Quand les tables rotatoires à tourner, morceaux de bride tourneront avec la came finie de tour, les cames de guide tourne autour au-dessus de la came de tour et renverse le goulot d'étranglement à 180 degrés jusqu'à ce que la bouche de bouteille soit supérieure vers le bas et fasse face directement au bec de pulvérisation, alors l'eau propre dans les pulvérisateurs de bec de pulvérisation et lave l'intérieur de la bouteille, s'écoule, tourne 180 degrés vers le bas et sort alors de la molette.


Molette de pulvérisation de valve de pince

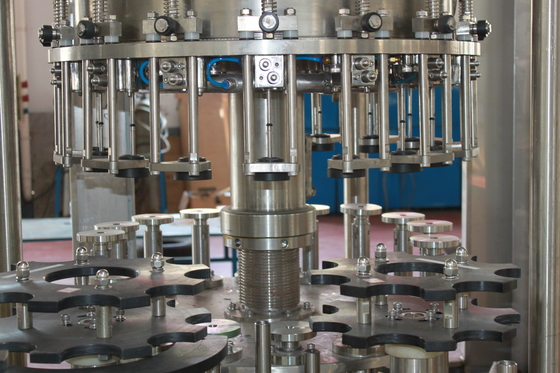

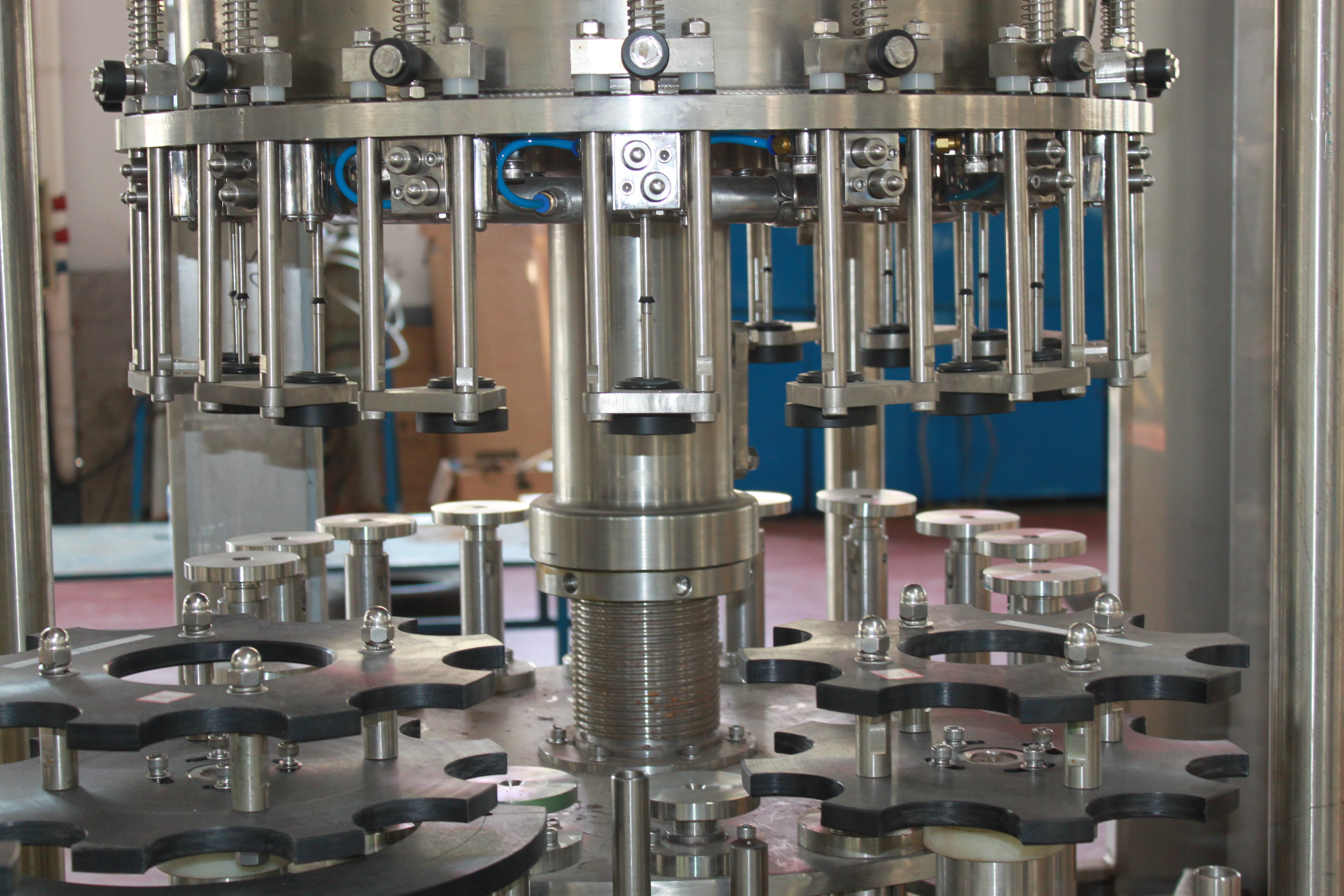

Partie remplissante : 16 becs
La partie remplissante se compose du tuyau liquide principal, de la base d'incidence de cylindre de rotation, de la boucle de point d'appui de cylindre de remplissage, du réservoir de bière, de la soupape de remplissage, du tuyau de cylindre de remplissage, du dispositif de boucle d'avertissement, du dispositif croissant, du distributeur, de la taille ajustant le contrôle, du bras stimulant de bulle, du système de vide, etc.
a. Le premier Vacuumize
Ouvrez la tige de valve de vide, dans la bouteille et les canaux de vide formant une route. L'air dans la bouteille sera déchargé de la bouteille par ce canal, dans la bouteille formera un vide. Après portée le temps fixe, valve de vide fermée, alors il sera de finition.
b. Injection de CO2
Ouvrez la soupape de remplissage, une voie est formée entre la bouteille et le canal de gaz. Le CO2 versant dans la bouteille par ce canal jusqu'à la pression de CO2 dans des égaux de réservoir de vin à la pression de réservoir de bière.
c. Deuxième vacuumizing
Après injection de CO2 dans les bouteilles, peu d'air sera concentré sur le dessus du cou de bouteille. Par deuxième vacuumizing, la présente partie d'air de repos sera enlevée et produire d'un état de léger-vide, qui est meilleur pour le travail de remplissage.
d. Remplissage de bière
Ouvrez la valve liquide et forment la voie entre la bouteille et le réservoir de bière, le matériel introduira dans la bouteille de ce canal, en même temps, le CO2 dans le retour de bouteille de nouveau au réservoir de bière à la même vitesse par le tuyau d'air-de retour. CO2 comprimé dans le matériel de joint de bouteille à continuer à courir jusqu'au matériel dans la bouteille se levant au-dessus du tuyau d'air-de retour et à former l'équilibre de pression
e. Valve étroite
Après que le support de remplissage de finition de bouteille pour le long temps, fin les valves de boisson alcoolisée et des soupapes de remplissage d'air, ait découpé le canal entre le réservoir de vin et la bouteille.
f. Décharge d'air
Ouvrez les soupapes de décharge et formez une voie entre la bouteille et l'air. La pression dans la bouteille sortira par ce canal et ne finit pas la version jusqu'à la bouteille séparé des pièces remplissantes.
g. Liquide restant de coup
Quand les pièces remplissantes place entre la bouteille- et bouteille-dans la molette, ouvrez les soupapes de remplissage de CO2 et fermez-les après portée le temps fixe. De sorte que le CO2 dans la bouteille souffle le liquide restant.

Le dispositif de la soupape de remplissage de vanne électromagnétique de valve d'ouverture
(FESTO)
Partie de capsulage : 6 têtes
La machine de capsulage se compose du support de chapeau, couvrant la partie supérieure slideway et couvrante, partie plus inférieure de capsulage, élevant la partie et anti-entourant la colonne.
En haut et en bas le mouvement du bec de capsulage est conduit par la came de capsulage, qui est fixe. Les chapeaux de couronne envoient au chapeau slideway par un mélangeur dans le conteneur de chapeau, et alors glissé au moule de capsulage du bec de capsulage. Le bec de capsulage est conduit par puissance et mouvement en cercle. Le bec de capsulage déplacerait l'upword et vers le bas une fois en chaque cercle du capsulage. La came, installation dans la pièce fixe supérieure de la machine de capsulage, contrôles le mouvement ascendant et de haut en bas du bec de capsulage.
Après que la bouteille soit transmise de la machine de remplissage, les becs de capsulage ont été alimentés avec une capsule. Le capsulage équipe des descendre d'un gicleur la bouteille sous la plate-forme de capsulage conduite par la voie de guidage de came, puis la capsule à l'aide de l'anneau de atténuation.

Couvre la valve de capsulage de système de contrôle

Couvre le tuyau de chapeaux d'unscrambler

Cinq. Données de technologie
têtes de lavage : 16
têtes remplissantes : 16
têtes de capsulage : 6

capacité : 1000-2000BPH (réalisez un deuxième vide)
type de bouteille : taille : 150~ 300mm
goulot d'étranglement : ① 85mm du ① 50~
consommation d'air : 0. 2m3/min (0. 4~0.6Mpa)
Consommation_de Co₂ : 160g/l00L
consommation d'eau : pompe à vide 0. 20m3/h
lavage de 0. 8m3/h
Volume : 3.43KW
moteur principal 1.8KW
moteur 0 .18KW de trémie
moteur de pompe à vide 0,75 kilowatts
moteur de lavage 0.35KW de pompe
moteur de bouillonnement 0.35KW
Dimensions : 2000×1830×2200 (L×W×H)
N.W. : 2800Kg
